Всеми "движениями" заведует бесступенчатый вариатор (CVT). Стандартный тип КПП, который используется на аналогичных вездеходах. Через промежуточные валы мощность передается в редуктор раздатки с понижающим рядом. В ней две группы шестерен отвечающих за режимы:
Понижающая (L) - в данном положении достигается максимальный крутящий момент при низкой скорости, что необходимо для поднятия в гору, буксировании или сохранения постоянно низкой скорости, при выполнении сельскохозяйственных или иных тяжелых работ;
Повышающая (H): стандартный режим для обычного движения квадроцикла как в моноприводном так и в режиме 4х4.
Дальнейшее распределение момента происходит через ведущий вал с которым стыкуются карданные валы, а они в свою очередь передают энергию вращения на редукторы переднего и заднего мостов. Важно отметить, что при активации режима полного привода, распределение момента между осями делится ровно пополам, в пропорции 50 на 50. Такой алгоритм работы не требует отдельного усложнения конструкции в виде блокировки межосевого дифференциала, а по надежности однозначно лучше, потому что всё это простая механика. К тому "грести" постоянно будут колеса обеих осей. В теории можно было и высокотехнологичный самоблок TORSEN™ установить, но в рамках ограниченного пространства и его избыточной цены такой огород городить это скорее из разряда supеr-tuning историй. Для повышения проходимости дифференциал переднего моста имеет жесткую механическую блокировку с исполнительным электроприводом. Активируется она кнопкой, расположенной за ограничительным флажком блока управления, который управляет системой 4х4.
Переключение между режимами езды вперед и назад организовано с помощью удобного, хваткого рычага, расположенного с правой стороны.
Единственным ограничением в этом случае является необходимость остановки для мобилизации трансмиссии или наоборот «распускании» её при переходе в режим заднего привода.
Общие полезные компоненты вынесены на две боковых панели. Справа рычаг управления режимами трансмиссии, слева дополнительный разъем на 12 Вольт, USB-порт и замок зажигания. Их расположение предполагает минимальную возможность случайного касания подключенных коннекторов при управляющих действиях рулем в активном режиме бездорожья.
650 см3
54 л.с.
2
2300 мм
1229 мм
1458 мм
400 кг
до 310 мм
1510 мм
22 л
CVTech

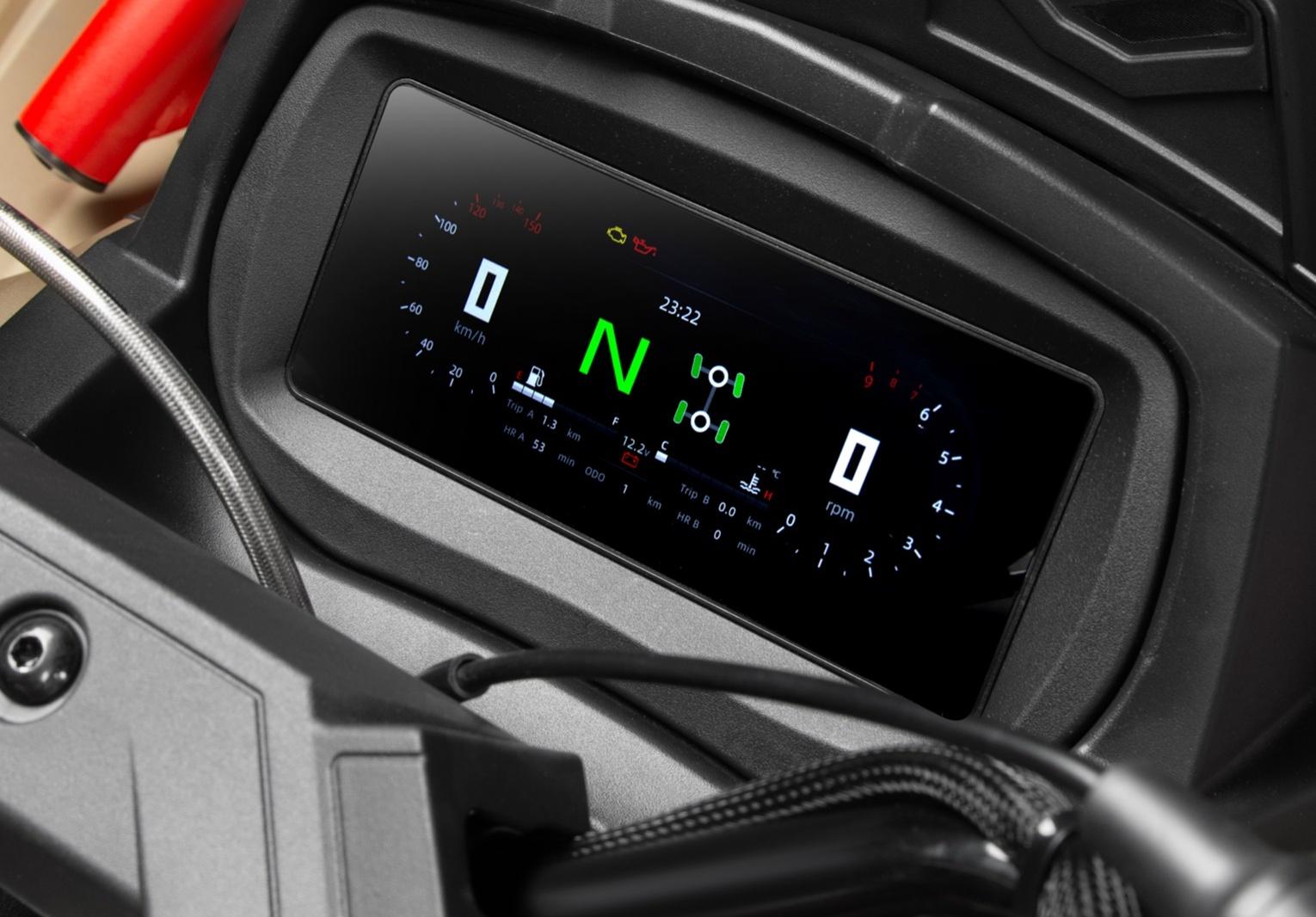

ОЧЕНЬ ИНФОРМАТИВНАЯ ПАНЕЛЬ ПРИБОРОВ
Основные контрольные сигнальные лампы, расположенные в колодцах по бокам дисплея:
- датчик недостточного давления в масляной системе
- активированный стояночный тормоз
- сигнальная лампы неисправности электроусилителя рулевого управления
- контрольная лампа зарядки батареи
- индикатор недостаточного уровня топлива
На дисплее отображаются главные параметры индикации режима движения, текущего параметра скорости, работы системы полного привода, температуры и общего уровня топлива, а также сигнальный индикатор неисправности, если таковая имеет место. Стрелочная индикация оборотов двигателя и скорости занимает два больших циферблата.
Комплектация:
- Ступенчатое большое двухместное сидение
-Передний бампер
-EPS - электроусилитель руля
- Лебедка Runva 4500 LBS
- Зеркала
- 14 дюймовые стальные диски 28 резина
- Фаркоп
- Розетки прикуривателя и USB
- Светодиодные фары
- Полный привод
-Понижающая передача
- Блокировка дифференциала
- Передний и задний усиленные бампера
- Защита рук
- Регулируемые амортизаторы
-Расширители арок
- Выносной радиатор
- Шноркель
- Полная защита днища ПНД

КВАДРОЦИКЛ AODES 650 PATCHCROSS Mud Pro

Трансмисия и системя полного привода ODES 650 PATCHCROSS

Контакты

Двигатель ODES 650 PATCHCROSS

Лодки
Объем двигателя
Мощность
Цилиндров
Длина
Ширина
Высота
Масса
Клиренс
Колесная база
Топливный бак
Вариатор
Главная
Двигатели ODES V-Tvin 650/850/1000 состоят на 85% из оригинальных деталей двигателей ROTEX, используемых на именитом канадском производителе мототехники. Единственное его отличие - это отсутствие системы ITC ( т.е. электронного управления тремя режимами работы двигателя и электронного дросселя).
Отказ компании Odes от системы ITC позволил существенно снизить стоимость двигателя, топливной системы и программного обеспечения, что положительно сказалось на конечной цене продукта для потребителя и простоте его обслуживания, а также надёжности.
Квадроциклы

Панель приборов ODES 650 PATCHCROSS

Технические характеристики

Подвеска ODES 650 PATCHCROSS

Мурманск Прибрежная 145 тел.+79113000511
post@yamaha-murmansk.ru

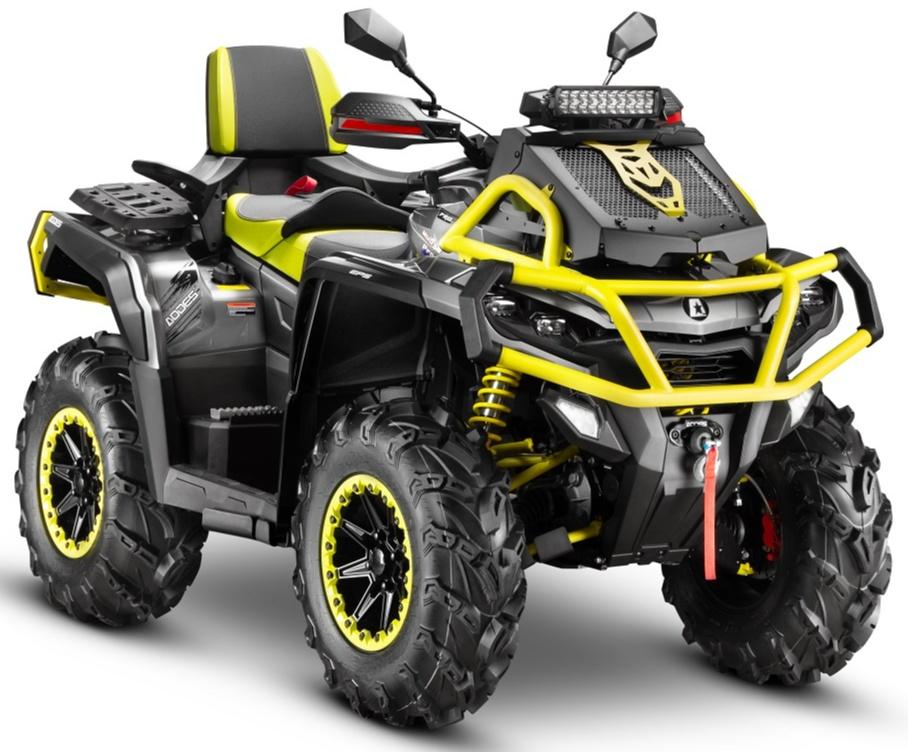

Спортивная версия квадроцикла PATHCROSS с двигателем 650 см³ — двухместная модель с подготовкой для покорения самого сложного бездорожья. Так как все доработки сделаны на заводе, то на все это распространяется двухлетняя гарантия.

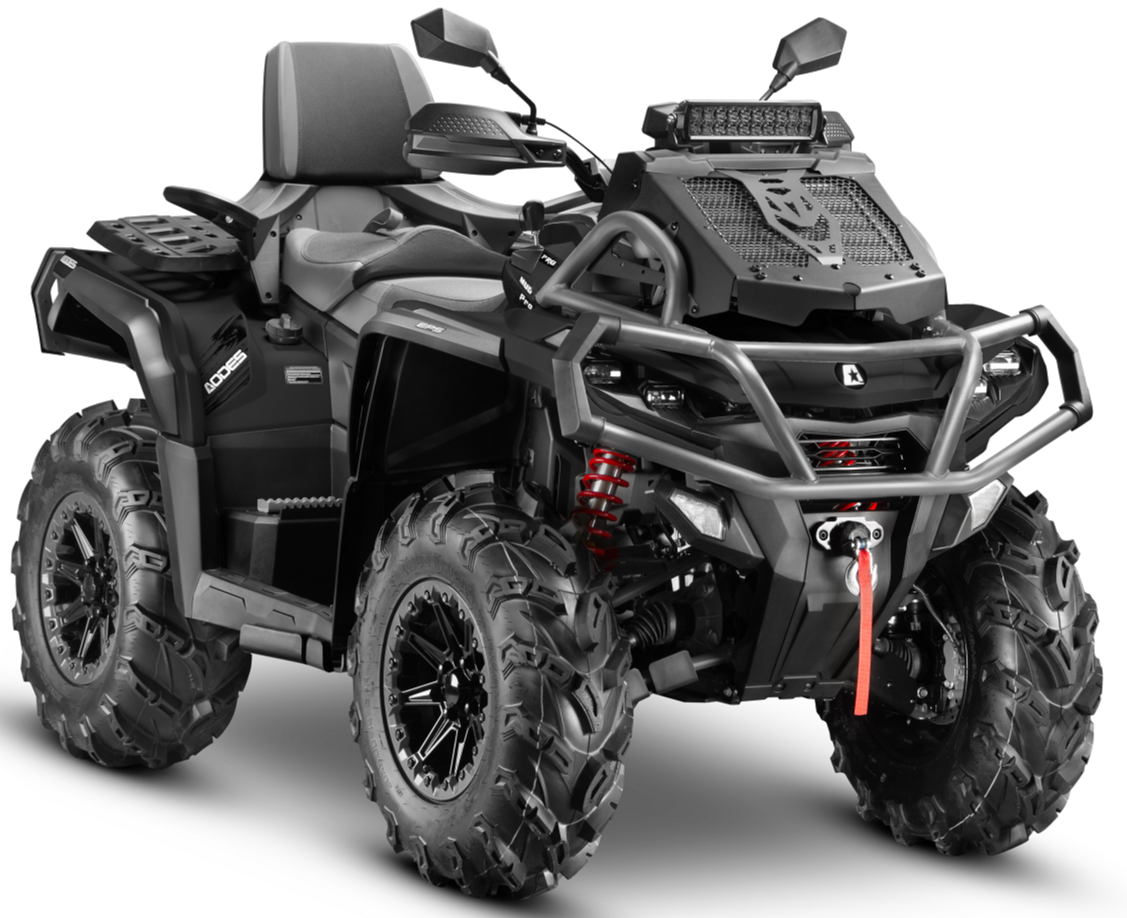

Долгожданная новинка в модельном ряду AODES — PATHCROSS Mud Pro 650, модель, которая уже с завода готова для активной эксплуатации и сильно грязевых маршрутов. В этой комплектации имеет выносной радиатор, шноркель, резину CST Wild Thang 28", дополнительную полную защиту днища, электроусилитель руля (EPS), алюминиевые легкосплавные диски, лебедку с тяговым усилием 1500 кг, усиленный передний и задний бампер и расширители колесных арок, дополнительный свет.
что вы получаете:
высокая мощность и непревзойденная надежность за счёт мотора,мгновенный отклик на курок газа за счёт вариатора нового типа CV-Tech Clutch с резким подхватом с самых низов, экономичный расход топлива, высокий крутящий момент, фирменный звук
Цена с доставкой до г.Мурманск 1 190 000 руб
Лодочные моторы
Подвеска  полностью независимая: передняя - на двойных поперечных, А-образных рычагах, пружинная с увеличенным ходом амортизаторов и ступенчатой регулировкой преднатяга пружин. Сайлентблоки крепления рычагов снабжены пресс-маслёнками для обслуживания. Причем форма передних рычагов имеет изогнутую структуру, для того, чтобы улучшить геометрическую проходимость (особенно при откате назад в случаях когда движение вперед ограничено). Задняя подвеска состоит из усиленных, изготавливаемых методом объемной горячей штамповки, рычагов с аналогичным набором регулируемых демпфирующих компонентов
